Классификация движений

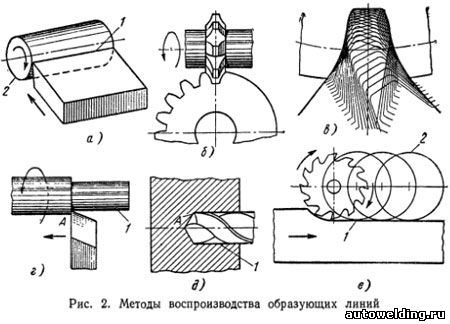

Звенья, несущие заготовку и инструмент, называют рабочими или исполнительными. В процессе обработки они совершают согласованные движения, называемые также рабочими или исполнительными. По своему целевому назначению исполнительные движения делят на формообразующие, установочные и делительные. Установочные движения необходимы для того, чтобы привести инструмент и заготовку в положение, которое обеспечило бы снятие припуска и получение заданного размера. Установочное движение, при котором происходит резание, называют движением врезания (см., например, рис. 2, а). Установочное движение, при котором резания не происходит, называют наладочным движением. Примером наладочного движения может служить движение стола координатно-сверлильного станка с заготовкой при перемещении его после обработки одного отверстия в новое положение (на новую координату) для сверления последующих отверстий в этой заготовке.

Делительное движение осуществляется для поворота установленной на станке заготовки на заданный угол. Предназначенные для него механизмы представляют собой либо отдельную делительную головку, либо часть конструкции станка или приспособления. Деление может быть прерывным и непрерывным. В первом случае (рис. 2, б) движение совершается периодически. Заготовка поворачивается вокруг своей оси после окончания обработки очередной впадины. Во втором случае делительное движение происходит непрерывно и продолжается в течение времени, которое необходимо для перемещения инструмента по заготовке (рис. 2, в). Данный метод применяют при обработке зубьев зубчатых колес, шлицевых валов и других подобных деталей. Метод обеспечивает высокую точность, а непрерывность процесса — высокую производительность.

Движения инструмента и заготовки в процессе резания принято делить на главное движение и движение подачи. Главным называют такое движение, которое обеспечивает отделение стружки от заготовки с определенной скоростью резания. Движением подачи называют такое движение, которое позволяет подвести под кромку инструмента новые участки заготовки и тем самым обеспечить снятие стружки со всей обрабатываемой поверхности. Главное движение и движение подачи могут быть вращательными и прямолинейными; они могут совершаться как заготовкой, так и инструментом. Например, в токарных станках главное движение (вращательное) совершает заготовка, движение подачи (прямолинейное) — инструмент (резец). Во фрезерных станках, наоборот, главное вращательное движение получает инструмент (фреза), а прямолинейное движение подачи — заготовка (стол). Главное движение и движение подачи являются формообразующими движениями. Если для формообразования требуется одно движение, то оно будет главным движением (например, вращение заготовки на рис. 2, а). При необходимости двух формообразующих движений — одно будет главным, а другое — движением подачи (см. рис. 2, б, г — e). Если формообразующих движений больше двух, то одно из них будет главным, а остальные — движениями подачи.

Кроме рабочих движений, для обработки деталей на станках необходимы вспомогательные движения, которые в процессе резания не участвуют. К числу вспомогательных движений относят движения, связанные с установкой и закреплением заготовки, подводом и отводом инструмента, включением и выключением приводов. К ним относятся также движения, осуществляющие автоматическую установку и снятие инструмента, его правку, транспортирование заготовок, активный контроль размеров, реверсирование и др.
