Основные типы фрезерных станков и их обозначение

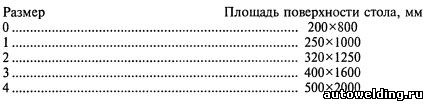

Фрезерные станки имеют весьма широкую область применения и разделяются на две основные группы: станки общего назначения и специализированные. К первой группе относятся станки консольные и бесконсольные, продольно-фрезерные, станки непрерывного фрезерования (карусельные и барабанные). Ко второй группе относятся станки копировально-фрезерные, зубофрезерные, резьбофрезерные, шпоночно-фрезерные, шлицефрезерные и др. Типоразмеры станков характеризуются площадью рабочей (крепежной) поверхности стола или размерами обрабатываемой заготовки (при зубо- и резьбообработке). По указанному признаку станки имеют пять градаций:

Просмотреть фотографию в реальном размере

Классификация фрезерных станков дана в табл. 1.1, где приведено девять типов станков шестой группы (кроме того, фрезерные станки входят и в пятую группу зубо- и резьбообрабатывающих станков, которые в настоящей книге не рассматриваются). Каждый станок имеет свой шифр, первая цифра в котором обозначает группу станка, вторая — его тип (1 — консольные вертикально-фрезерные (рис. 5.1, а), 2 — непрерывного действия (рис. 5.1, б), 4 — копировальные (рис. 5.1, в) и гравировальные, 5 — вертикальные бесконсольные (рис. 5.1, г) (с крестовым столом), б — продольно-фрезерные (рис. 5.1, д), 7 — широкоуниверсальные (рис. 5.1, е), 8 — консольные, горизонтальные (рис. 5.1, ж), 9 — разные). Третья и при необходимости четвертая цифры обозначают характерные размеры станка. Кроме цифр в обозначение модели станка может входить буква. Если буква стоит между первой и второй цифрами, то это означает, что конструкция станка модифицирована. Например, универсальный консольный станок в течение многих лет подвергался усовершенствованию и имел обозначения 682, 6Б82, 6Н82, 6М82, 6Р82 и 6Т82.

Если буква стоит в конце шифра станка, то это может означать следующее: 1) конструктивную модификацию основной модели (например 6Р82Г — станок горизонтально-фрезерный, 6Р12Б — быстроходная модель, 6Р82Ш — широкоуниверсальный); 2) различное исполнение станков в зависимости от точности (Н — нормальной точности, П — повышенной, В — высокой, А — особо высокой и С — станки особо точные, называемые мастер-станками); 3) различное исполнение с учетом используемой системы управления станком.
